Порядок сборки и регулировки коленного стула Грация МС201

Содержимое коробки:

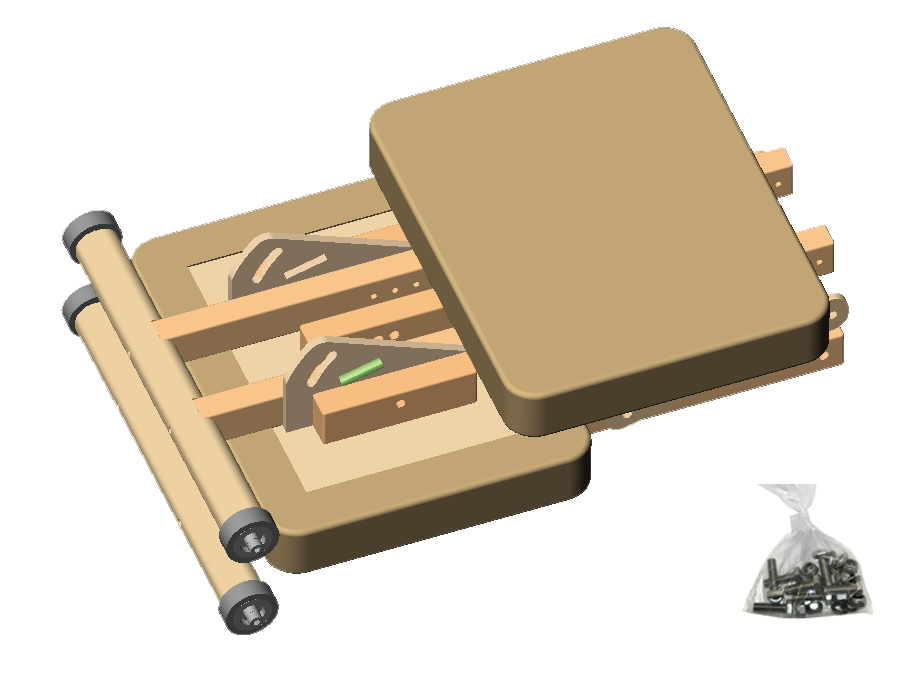

  • Стул в сложенном виде.
  • Пакет с крепежом.
  • Паспорт и инструкция по сборке и настройке.

1. Список комплектующих.

Вид Название Кол

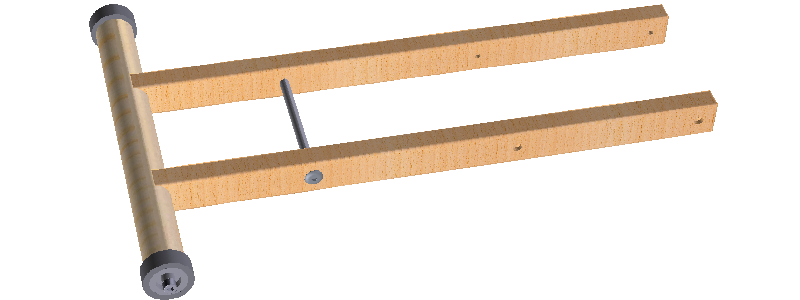

1 Стойка коленная 1шт

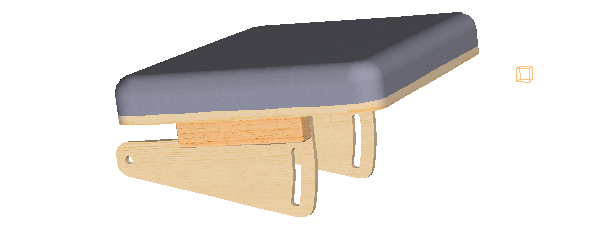

2 Упор коленный 1шт

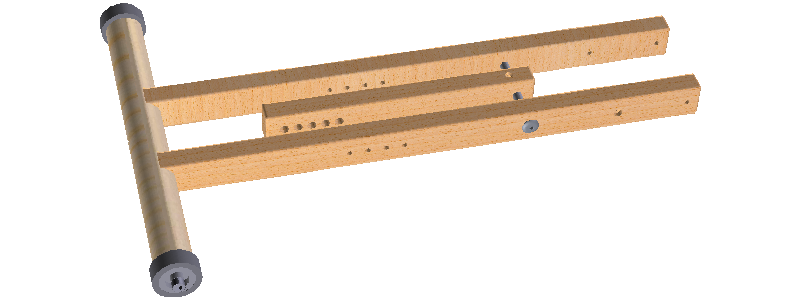

3 Стойка сиденья Стойка сиденья с распоркой 1шт

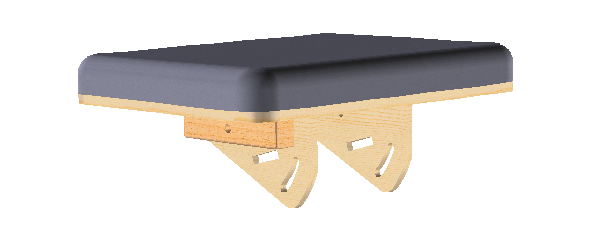

4 Сиденье Сиденье 1шт

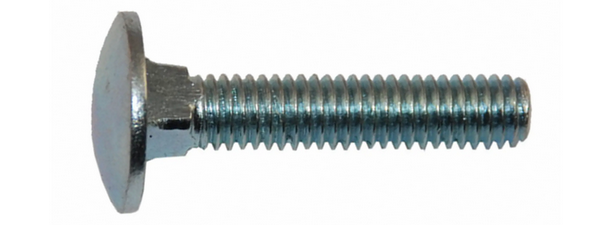

5 Винт мебельный Винт мебельный М6х30мм 4шт
6 Винт мебельный Винт мебельный М6х55мм 4шт

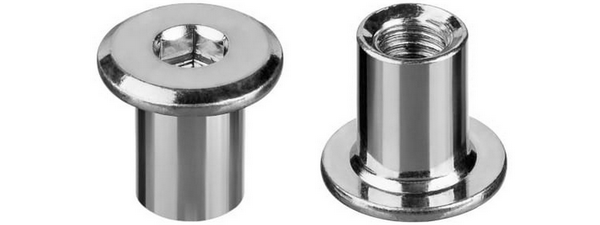

7 Гайка мебельная Гайка мебельная М6 8шт
8 Гайка мебельная Гайка мебельная М8 (установлены) 4шт

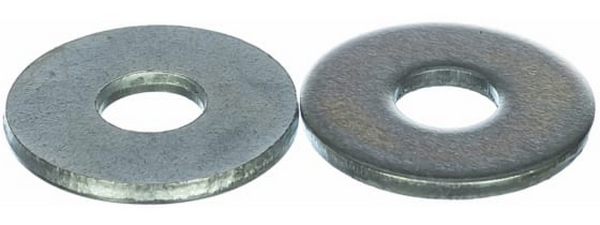

9 Шайба Шайба 10х30мм 4шт
10 Шайба Шайба пластиковая 8х19мм (установлены) 4шт
11 Шпилька Шпильки М8. 166мм, 116мм (установлены) 2шт
12 Втулка Втулки d10мм. 122мм, 72мм (установлены) 2шт

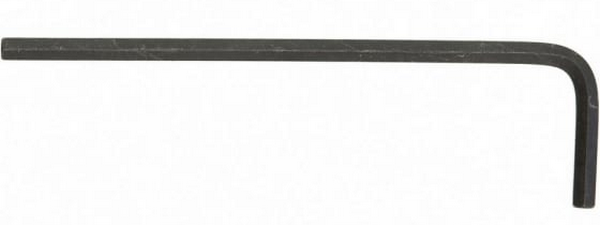

13 Ключ Ключ шестигранный 4мм 1шт
14 Ключ Ключ шестигранный 5мм 1шт



2. Порядок сборки.

Важно!

Первоначально винты затягивать не до упора, так как все точки крепления в процессе настройки под индивидуальные особенности пользователя потребуют последующей регулировки.

2.1. Соединить коленную стойку [1] с коленным упором [2] и со стойкой сиденья [3].

- Положите коленный упор [2] тыльной стороной вверх, как на рис. 2.1.

- Стойку сиденья [3] расположите роликами вправо, между регулировочными пластинами коленного упора.

- Стойку коленную [1] расположите роликами влево и наложите на стойку сиденья [3] так, чтобы стойка сиденья оказалась вложенной в коленную стойку, а коленная стойка вложена между регулировочными пластинами коленного упора [2].

- Совместите отверстия в регулировочной пластине, коленной стойке и стойке сиденья. Для удобства совмещения отверстий можно использовать ключи [13] и [14] как направляющие.
Отверстие в стойке сиденья дальнее от роликов соответствует минимальному росту, а ближнее к роликам – максимальному росту.

- Болты [6] вставьте с внутренней стороны стоек в совмещённые отверстия. С внешней стороны накрутите на эти болты гайки [7].

img2_1a

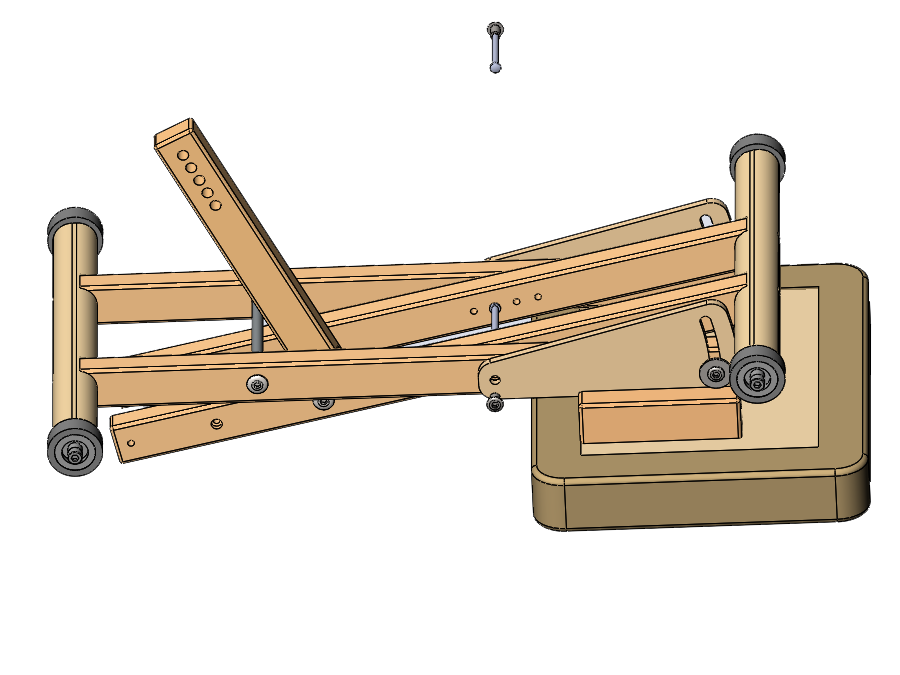

Рис. 2.1а

img2_1b

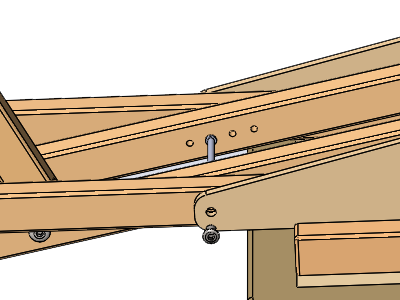

Рис. 2.1б

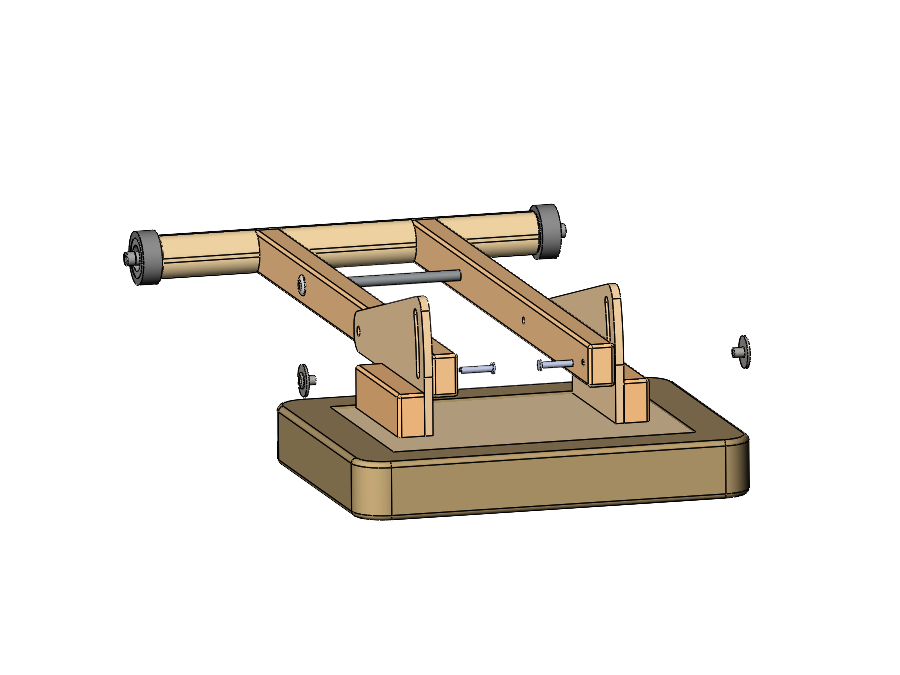

2.2. Соединить переднюю часть коленного упора [2] с коленной стойкой [1].

- Вставьте болты [5] с внутренней стороны стойки в отверстие стойки и паз коленного упора - рис. 2.2.

- На гайку [7] наденьте шайбу [9] и накрутите с внешней стороны на болт [5].

img2_2a

Рис. 2.2а

2.3. Нижнюю часть распорки соединить с коленной стойкой.

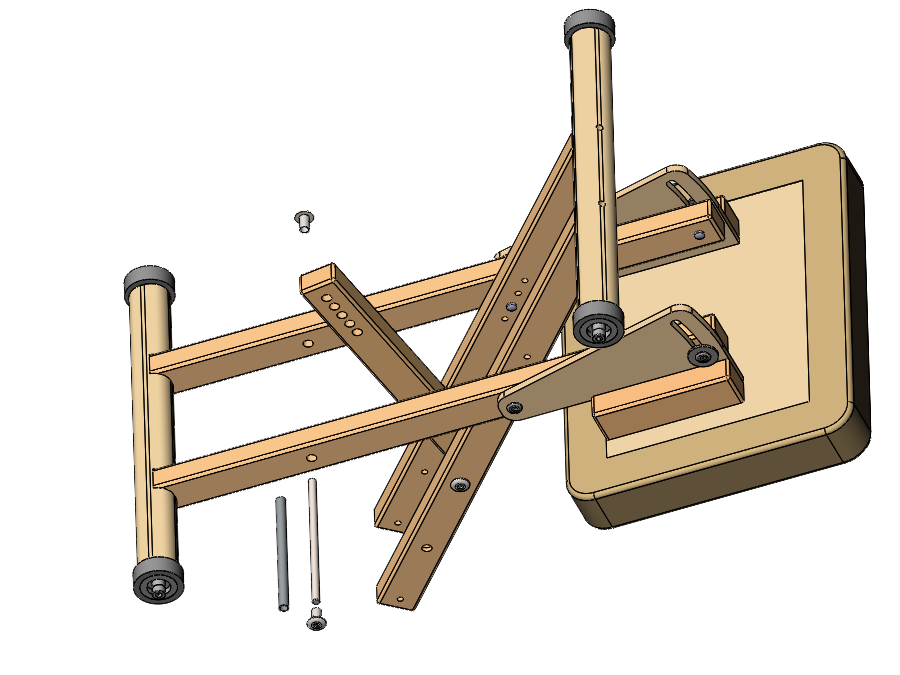

- Для этого сначала на коленной стойке открутите одну из гаек [8], выньте шпильку [11], снимите втулку [12] и пластиковые шайбы [10] - рис.2.3а.

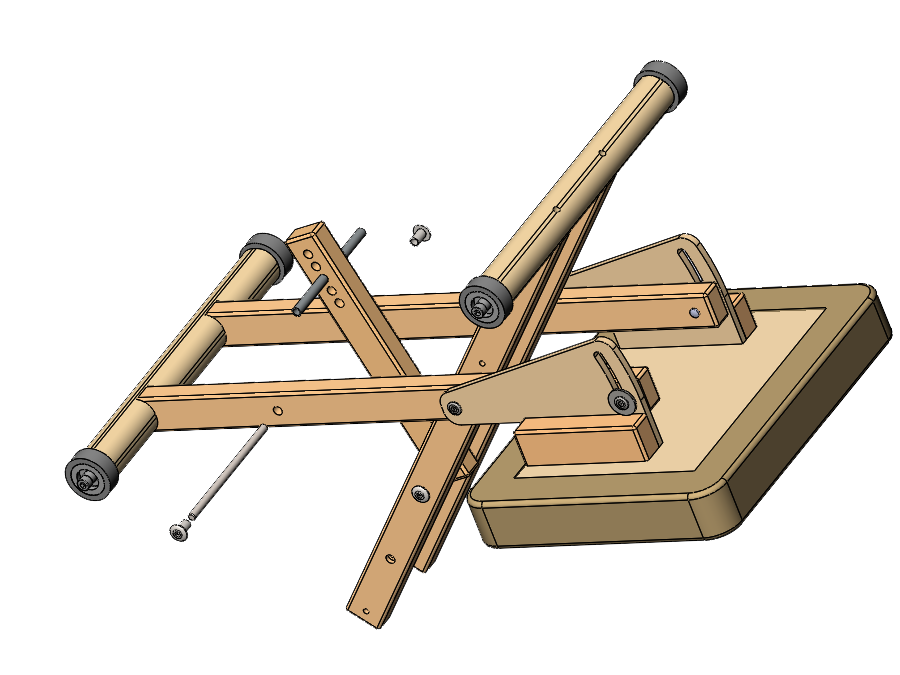

- Втулку [12] вставьте в отверстие в распорке - рис. 2.3б. Используйте отверстие, соответствующее нужной высоте стула. Отверстие ближнее к торцу распорки - максимальная высота стула. Установите шайбы [10] на торцы втулки.

- Подведите втулку [12] (с распоркой) к отверстиям в коленной стойке и вставьте шпильку [11] - рис.2.3в.

- Накрутите на шпильку [11] вторую гайку [8] - рис.2.3г.

img2_3a

Рис. 2.3а

img2_3b

Рис. 2.3б

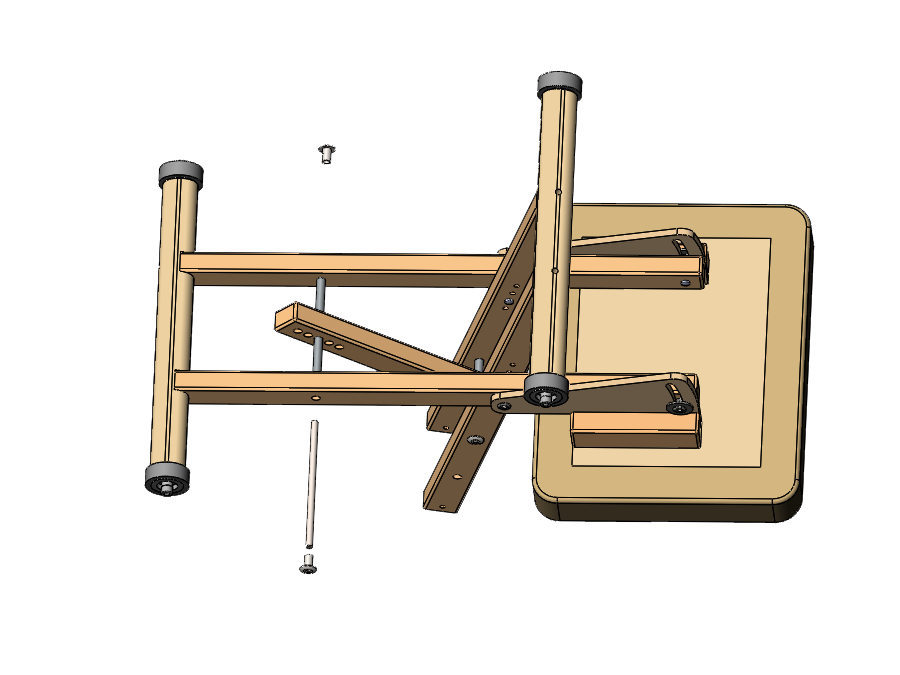

img2_3c

Рис. 2.3в

img2_3d

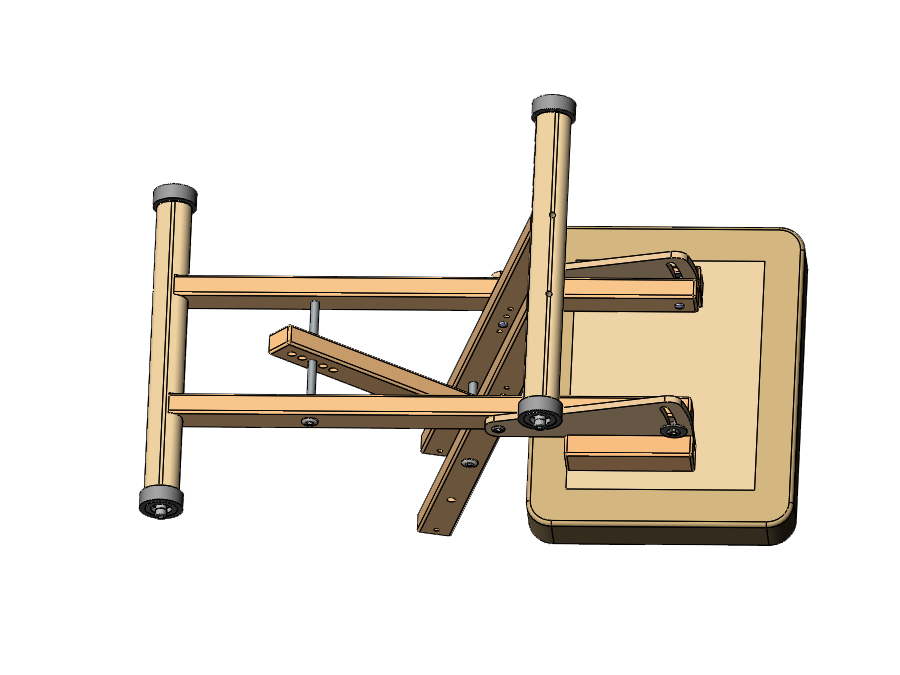

Рис. 2.3г

2.4. Соединить сиденье [4] со стойкой сиденья [3] - рис.2.4.

- Установите сиденье так, чтобы стойка сиденья 3 оказалась между регулировочными пластинами сиденья [4].

- Совместите осевые отверстия сиденья с верхними отверстиями стойки сиденья.

- Болты [6] вставьте с внутренней стороны стоек в совмещённые отверстия. С внешней стороны накрутите на эти болты гайки [7].

- Вставьте болты [5] с внутренней стороны стойки в отверстия стойки и пазы сиденья.

- На гайку [7] наденьте шайбу [9] и накрутите с внешней стороны на болт [5].

img2_4b

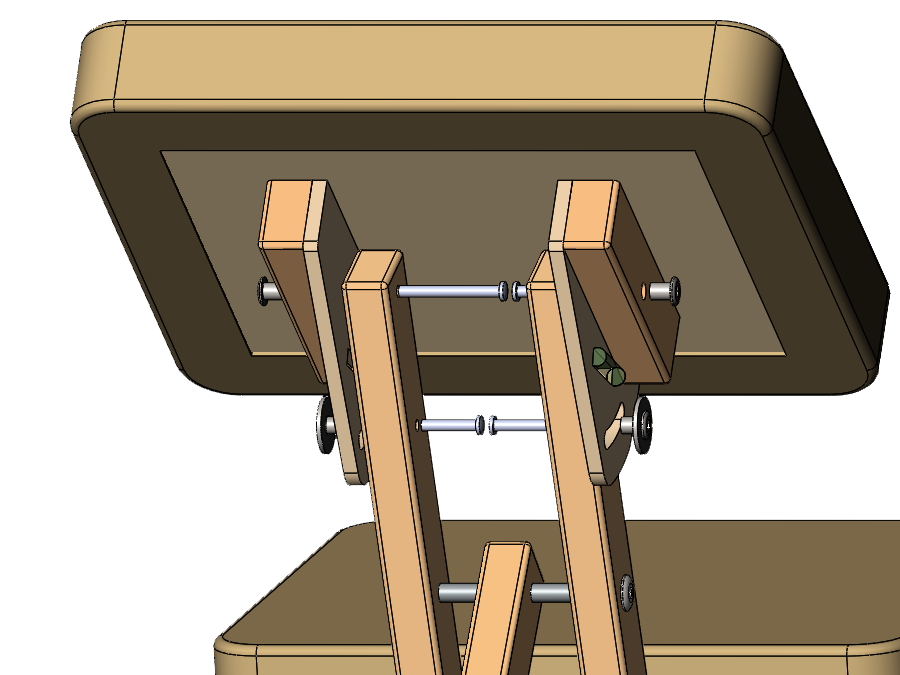

Рис. 2.4

3. Регулировка стула.

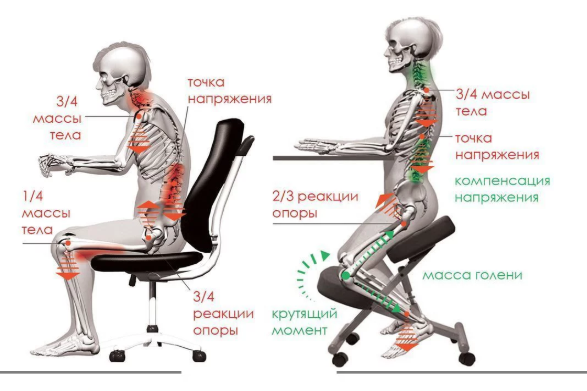

3.1. Подобрать оптимальную высоту стула под высоту Вашего стола.

Для этого переставляйте крепления распорки к коленной стойке. Правильное расположение на стуле: руки лежат на столе, локти согнуты под прямым углом.

img corect position

3.2. Подобрать расстояние коленного упора от сидения.

Это необходимо для правильного и комфортного положения коленей на подушке упора.

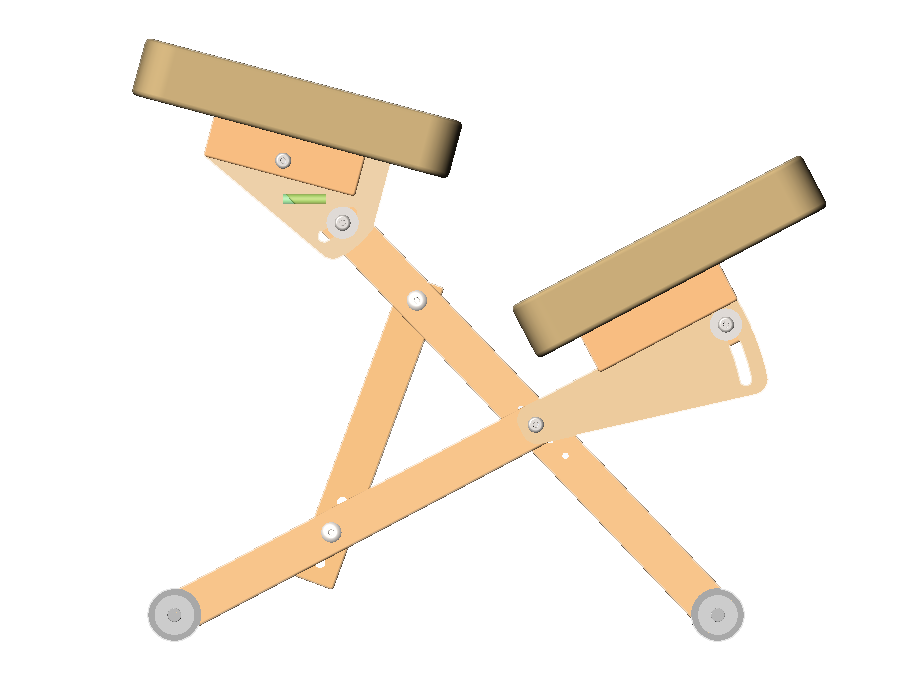

3.3. Установить угол наклона сиденья.

Для правильного угла налона сиденья необходимо чтобы уровень, расположенный сбоку под подушкой сиденья, был строго горизонтальным. Это означает наклон сиденья ровно 15 градусов.

3.4. Угол наклона коленного упора.

Отрегулируйте угол так, чтобы вам было комфортно упираться коленями.

3.5. Затянуть все гайки до упора, но без чрезмерных усилий.

Необходимо периодически проверять и подтягивать гайки. Рекомендуем делать это раз в полгода.


Рис. 3а


Рис. 3б

Важно!

Просим уделить особое внимание тщательности и последовательности указанных регулировок. Только правильно настроенный стул обеспечит Вам правильную осанку при сидении.
